Stacja bramowa Vidos X S14D podtynkowa z szyfratorem

Stacja bramowa VIDOS S14D

Stacja bramowa Vidos S14D to wysokiej jakości urządzenie do zabezpieczenia wejścia na posesję. Posiada ona kamerę CMOS AHD 1080p z rozdzielczością 2Mpix, która zapewnia wyraźne obrazy i szeroki kąt widzenia (120°). Dzięki podświetleniu nocnemu IR i mechanicznemu filtrowi podczerwieni, stacja jest w stanie rejestrować obraz nawet w ciemności. Przedni wandaloodporny panel wykonany jest ze stali szlachetnej.
Stacja wyposażona jest w wbudowaną, podświetlaną klawiaturę do otwierania wejścia za pomocą kodu PIN oraz przycisk wywołania. Programowanie może być wykonane za pomocą kodu administratora z klawiatury. Dostępna jest również regulacja głośności stacji bramowej za pomocą potencjometru.

Stacja obsługuje elektrozaczepy standardowe, rewersyjne i zwory elektromagnetyczne i posiada wyjście do elektrozaczepu (przekaźnikowe, beznapięciowe NO | NC). Dostępny jest także mechaniczny przełącznik trybu pracy kamery (AHD / CVBS). Urządzenie jest odporne na zmiany temperatury i może pracować w zakresie od -40 do 50°C. Montaż podtynkowy. Zasilanie 12-15V DC umożliwiają łatwe i szybkie użytkowanie stacji. Kolor srebrny.

Najważniejsze funkcje

• Kamera Full HD 2 Mpx - przetwornik CMOS AHD 1080p
• Szeroki kąt widzenia 120° - wygodny podgląd wejścia i furtki
• Podświetlenie nocne IR - czytelny obraz również po zmroku, z mechanicznym filtrem podczerwieni
• Podświetlana klawiatura PIN - otwieranie furtki za pomocą kodu dostępu
• Sterowanie elektrozaczepem i bramą - jeden przekaźnik NO/NC, bramę podłączamy za pomocą dwóch żył, do przekaźnika w monitorze
• Wandaloodporny panel - front wykonany ze stali szlachetnej w kolorze srebrnym
• Montaż podtynkowy - estetyczna instalacja z puszką montażową w zestawie
• Programowanie z klawiatury - wygodna konfiguracja kodem administratora

WSPÓŁPRACUJE ZE WSZYSTKIMI MONITORAMI DOMOFONÓW VIDOS Z SERII VIDOS-X

Kupując ten zestaw otrzymują Państwo:

• Stacja bramowa podtynkowa VIDOS S14D
• Instrukcja
• Dowód zakupu

Zalecane akcesoria do zestawu

• Zasilacz do stacji bramowej 14.5V najwygodniejszym do montażu jest Vidos P15/1116 na szynę DIN lub hermetyczny dopuszkowy: Vidos P12/15
• Dowolny elektrozaczep Vidos, najczęściej kupowanym jest Vidos R5
• Przycisk wyjścia - przypadku furtek bez ruchomej klamki od wewnątrz, zalecamy zakup przycisku. Wygodny do zainstalowania jest przycisk natynkowy Vidos OP03  lub podtynkowy Vidos OP05 z podświetleniem LED

Wszystkie produkty zakupione w naszym sklepie są nowe, nieużywane, z pełną 36 miesięczną gwarancją producenta.

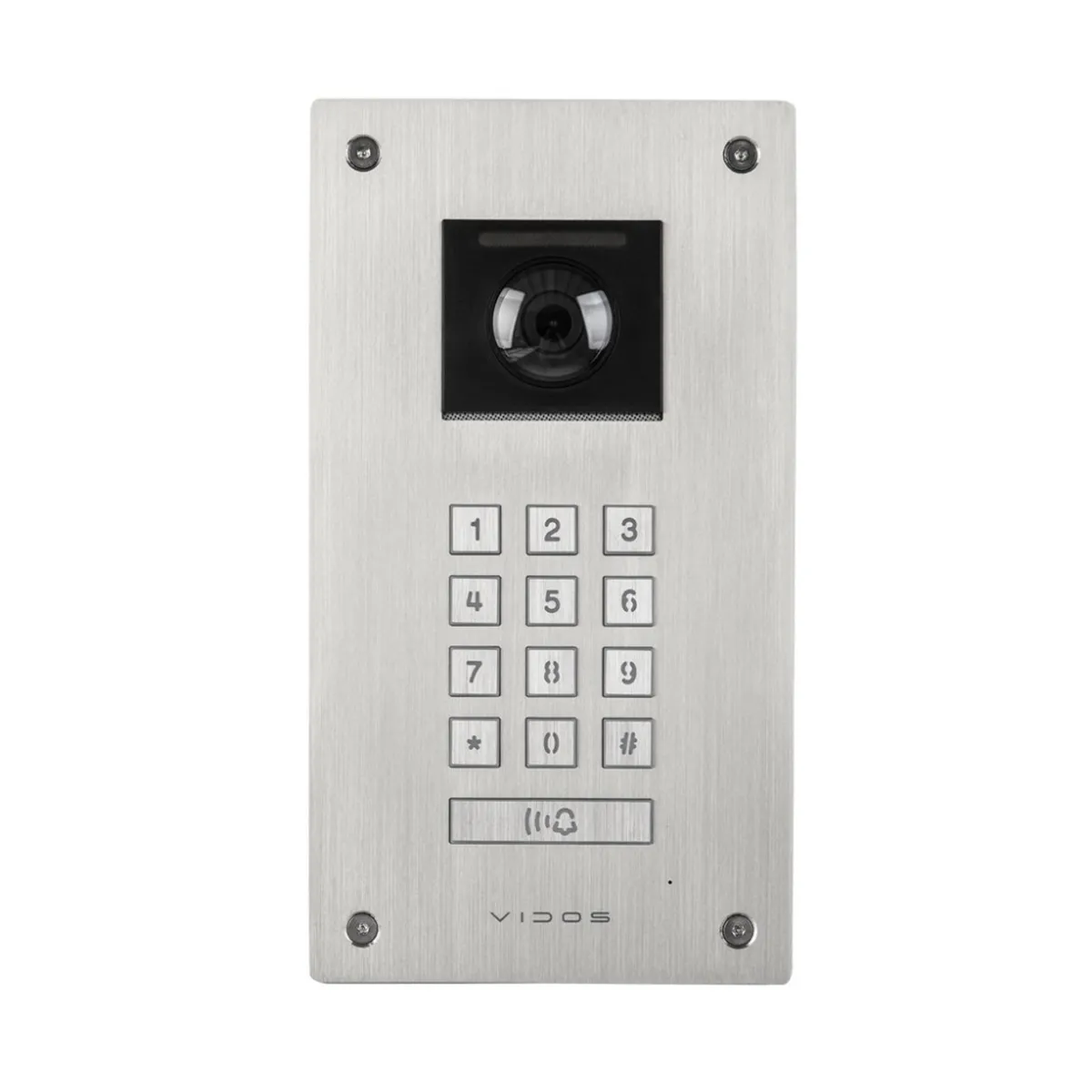

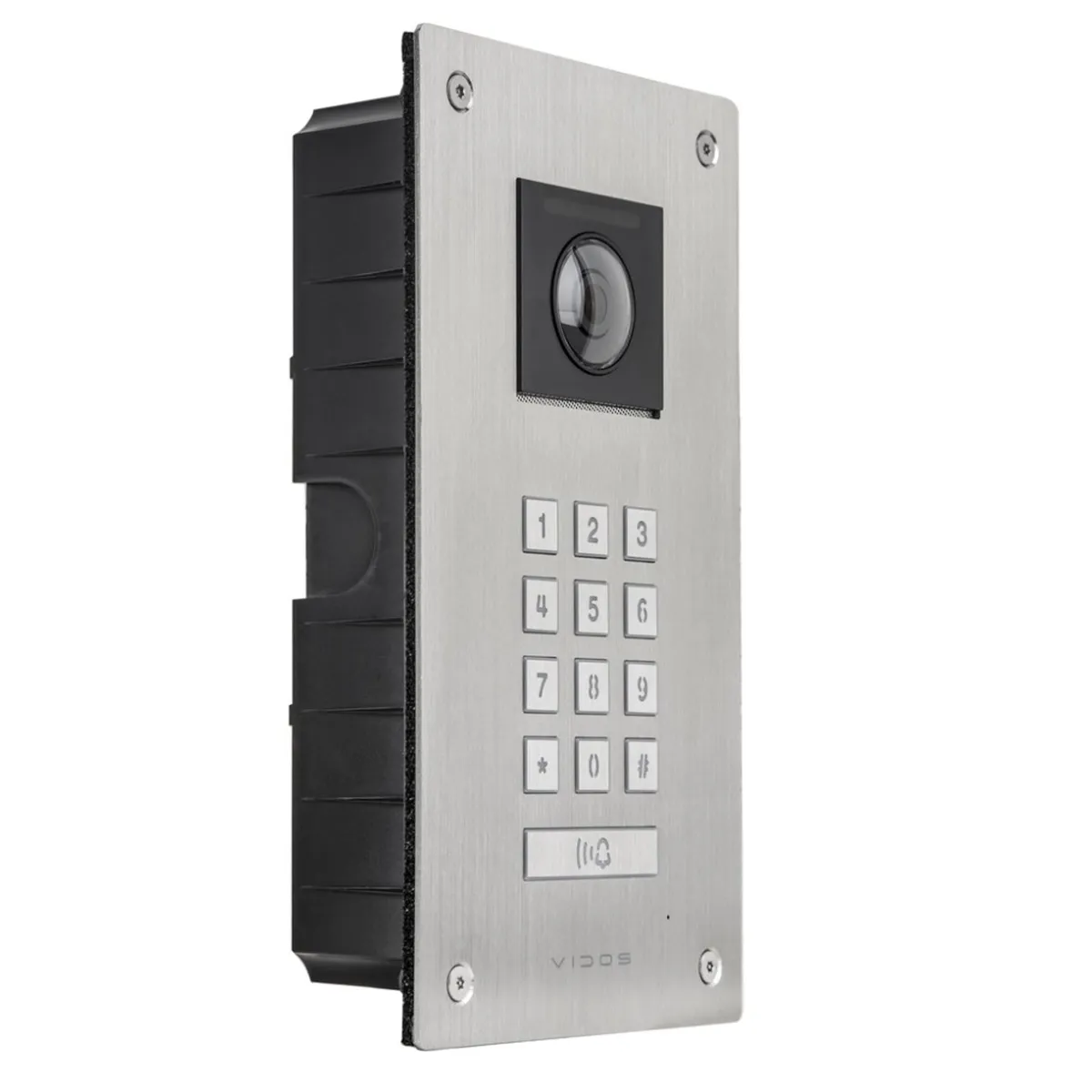

Stacja bramowa podynkowa Vidos S14D

Stacja bramowa posiada wbudowany szyfrator do otwierania furtki za pomocą kodu PIN

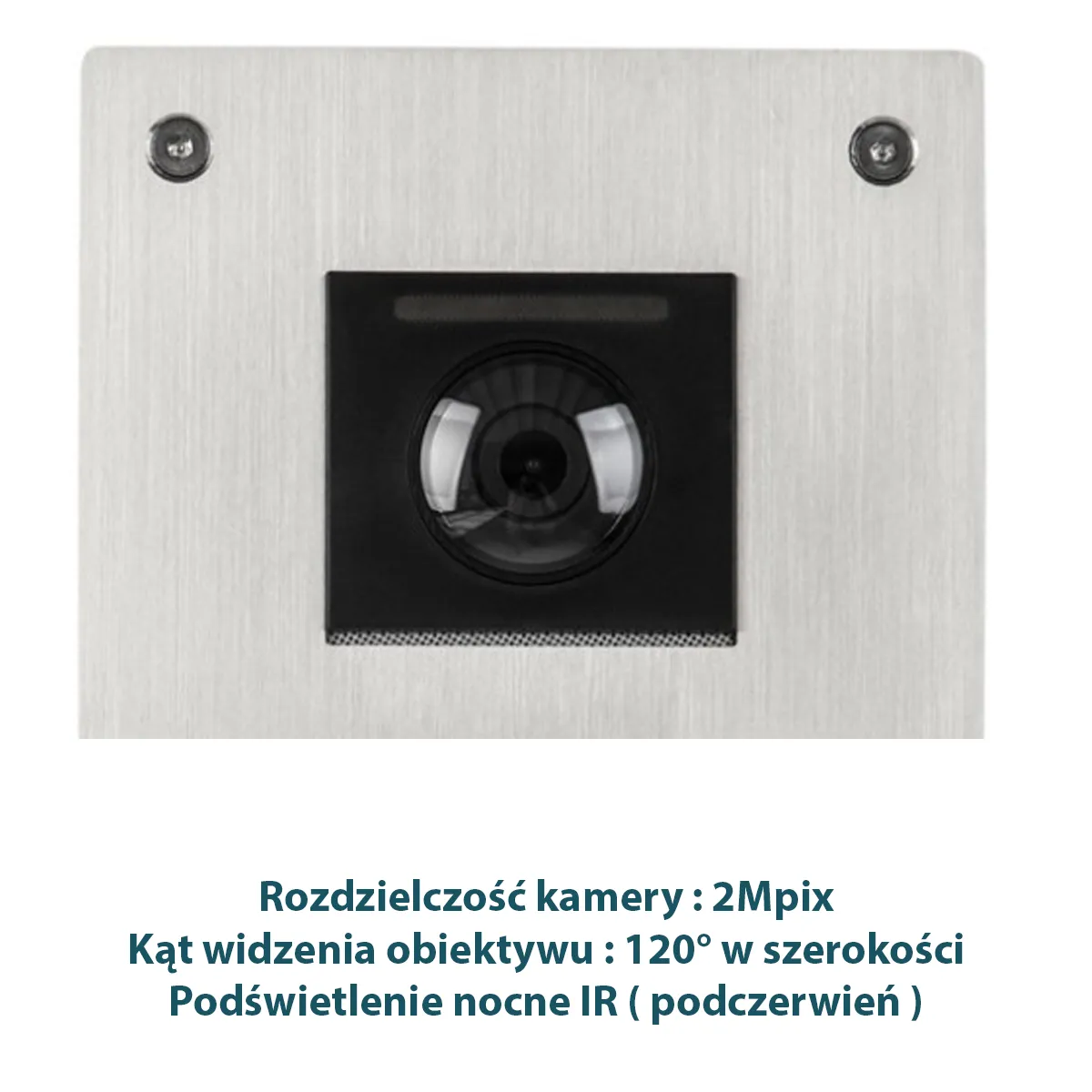

Stacja bramowa wyposażona jest w podświetlanie nocne IR. Rozdzielczość kamery AHD: 2Mpix - 130° w szerokości

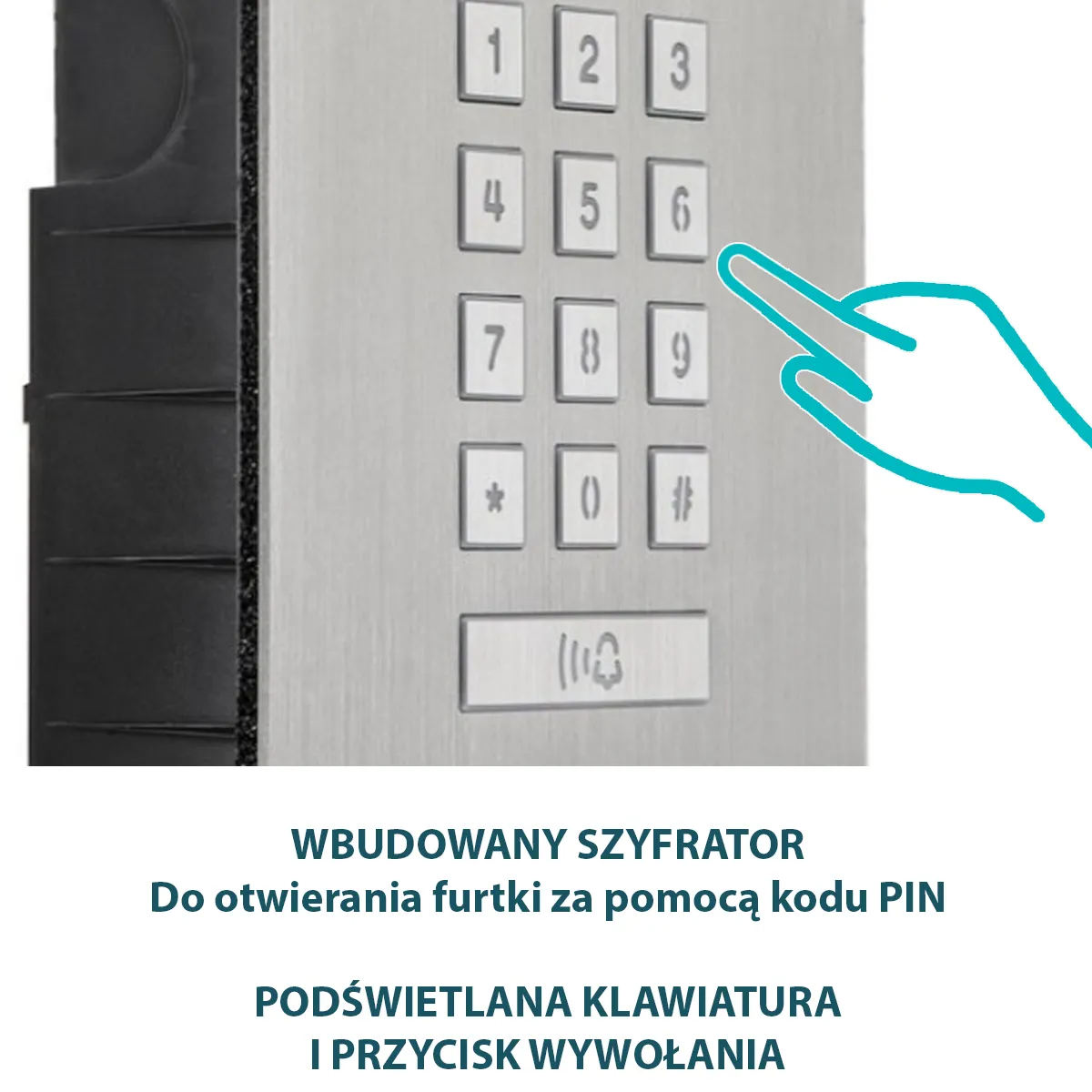

Szyfrator do otwierania furtki za pomocą kodu PIN. Podświetlana klawiatura i przycisk wywołania

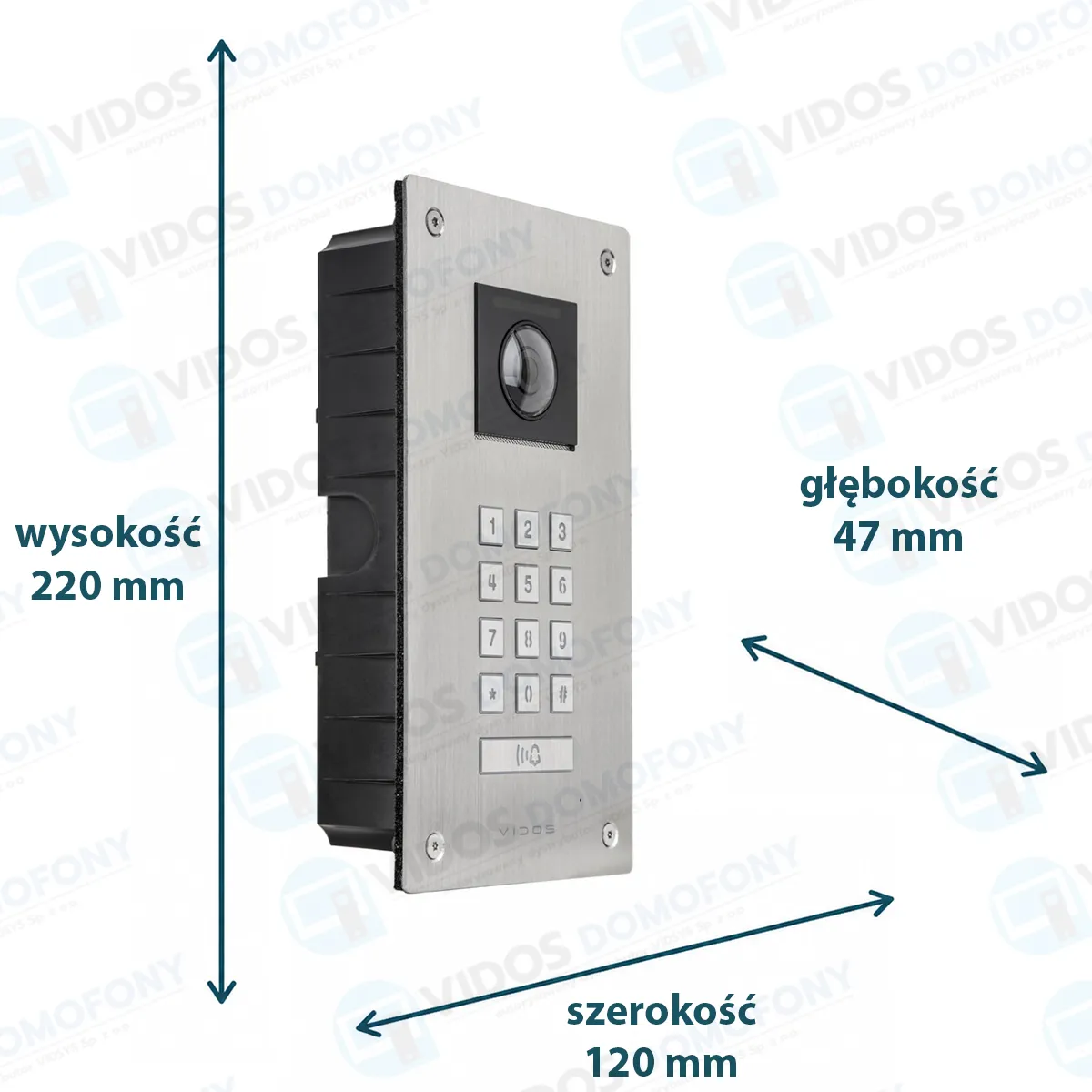

Wymiary stacji bramowej Vidos S14D

Wymiary puszki montażowej

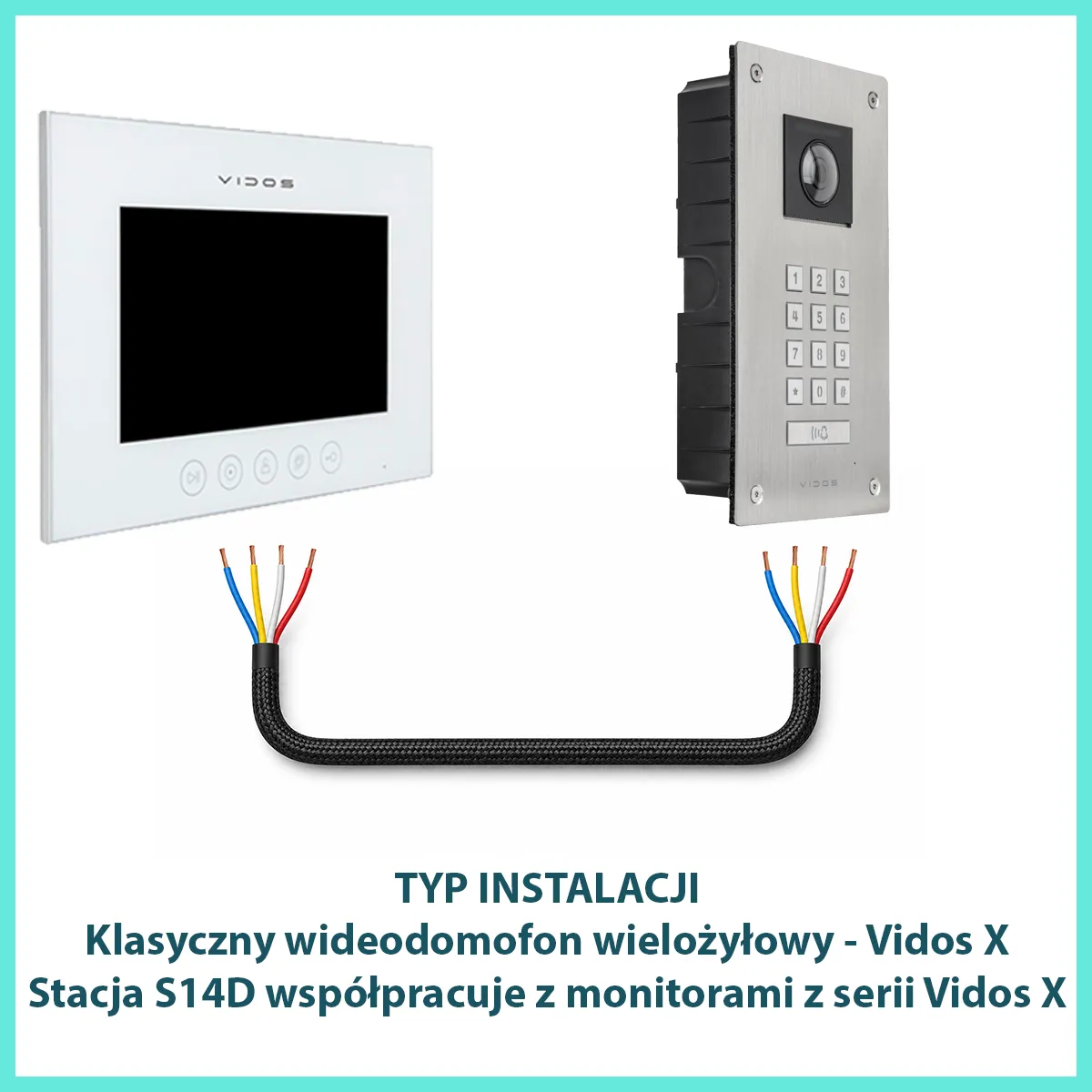

Klasyczny wideodomofon wielożyłowy - Vidos X

Instalacja w budynku z czterema lokalami - do każdego lokalu należy doprowadzić przewód 4 lub 5 żyłowy (lepsza jakość)

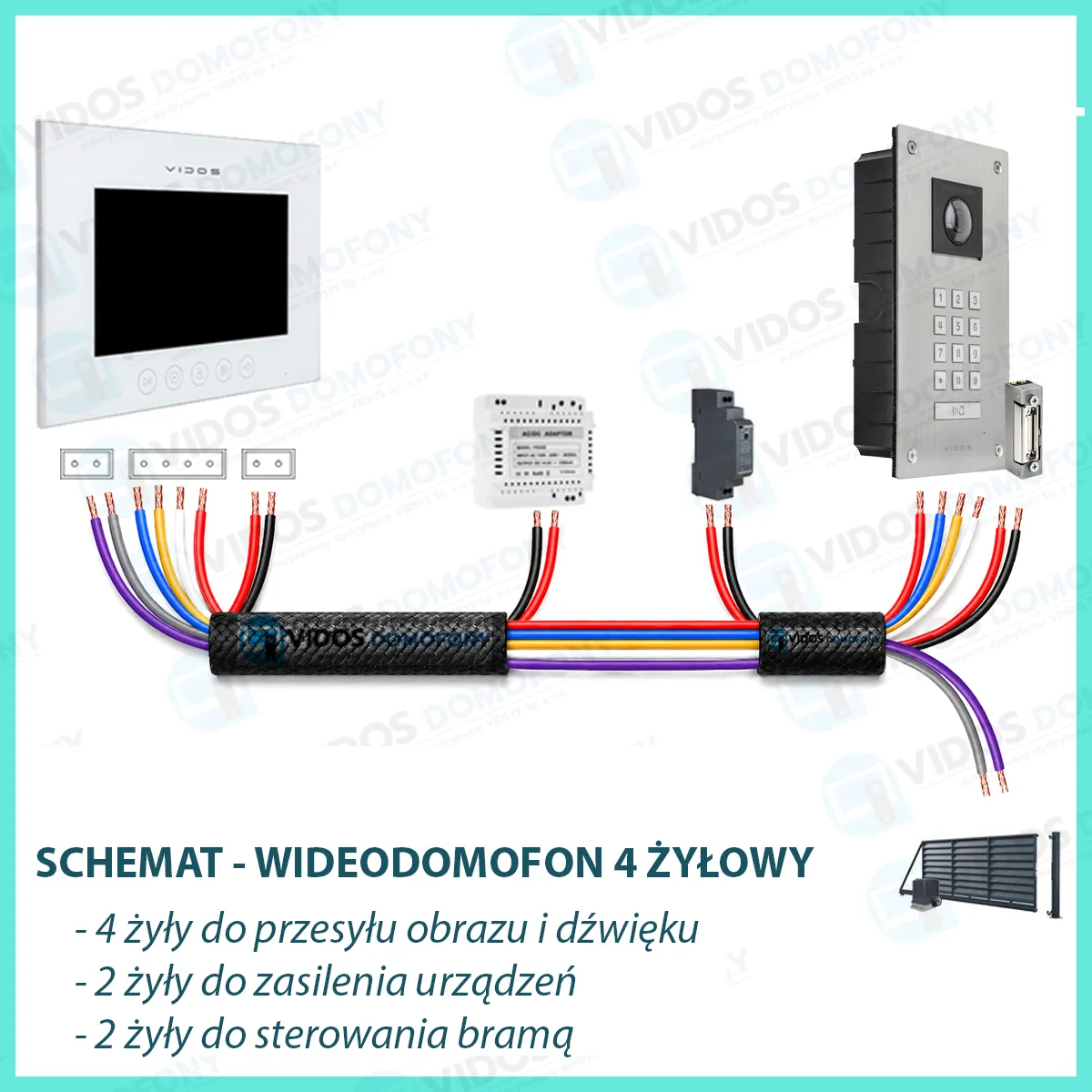

Wymagane przewody: 4 lub 5 żył do transmisji obrazu i dźwięku, 2 do zasilenia urządzeń, 2 do sterowania bramą

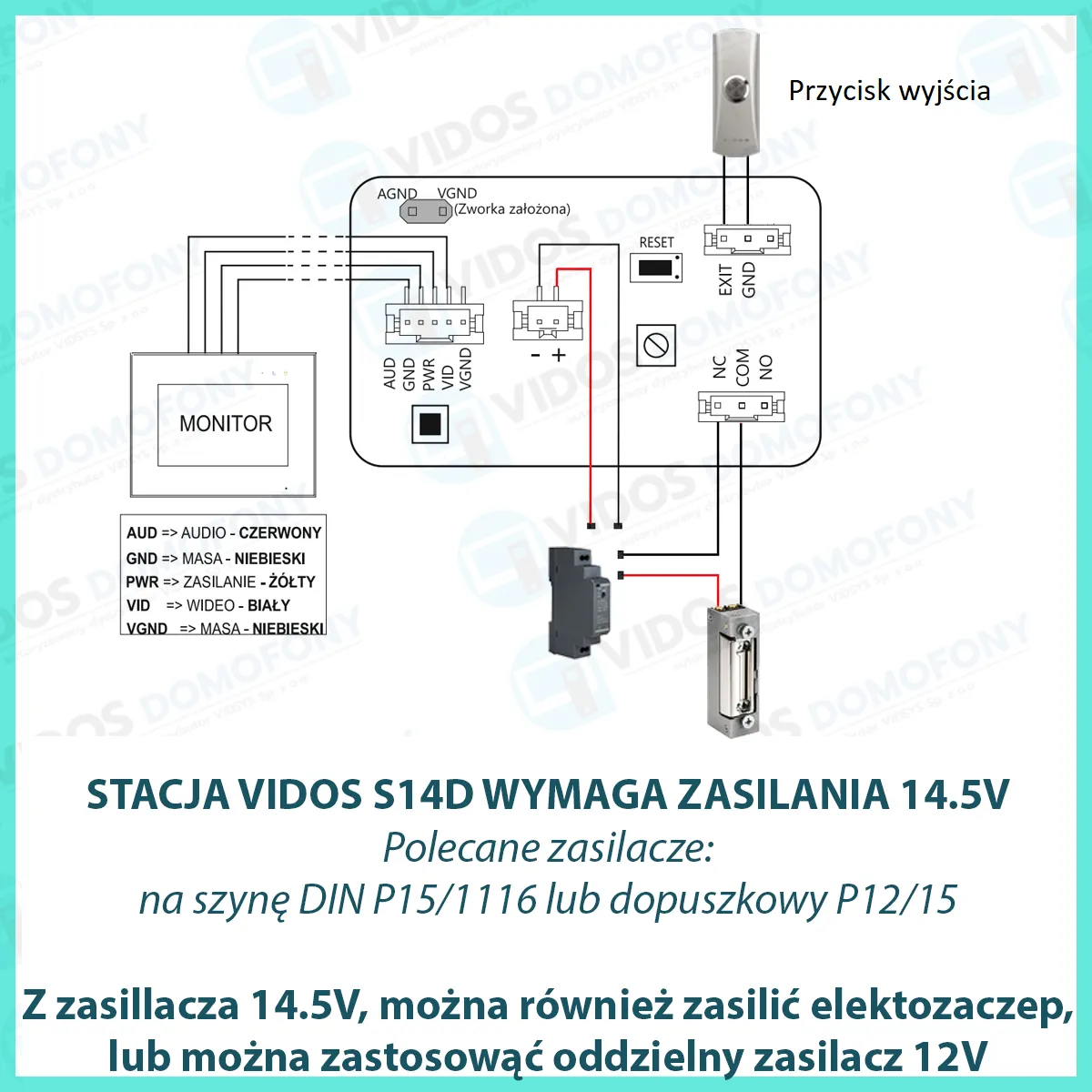

Stacja bramowa wymaga zasilania 14.5V. Zasilacz można wykorzystać również do zasilenia elektrozaczepu.

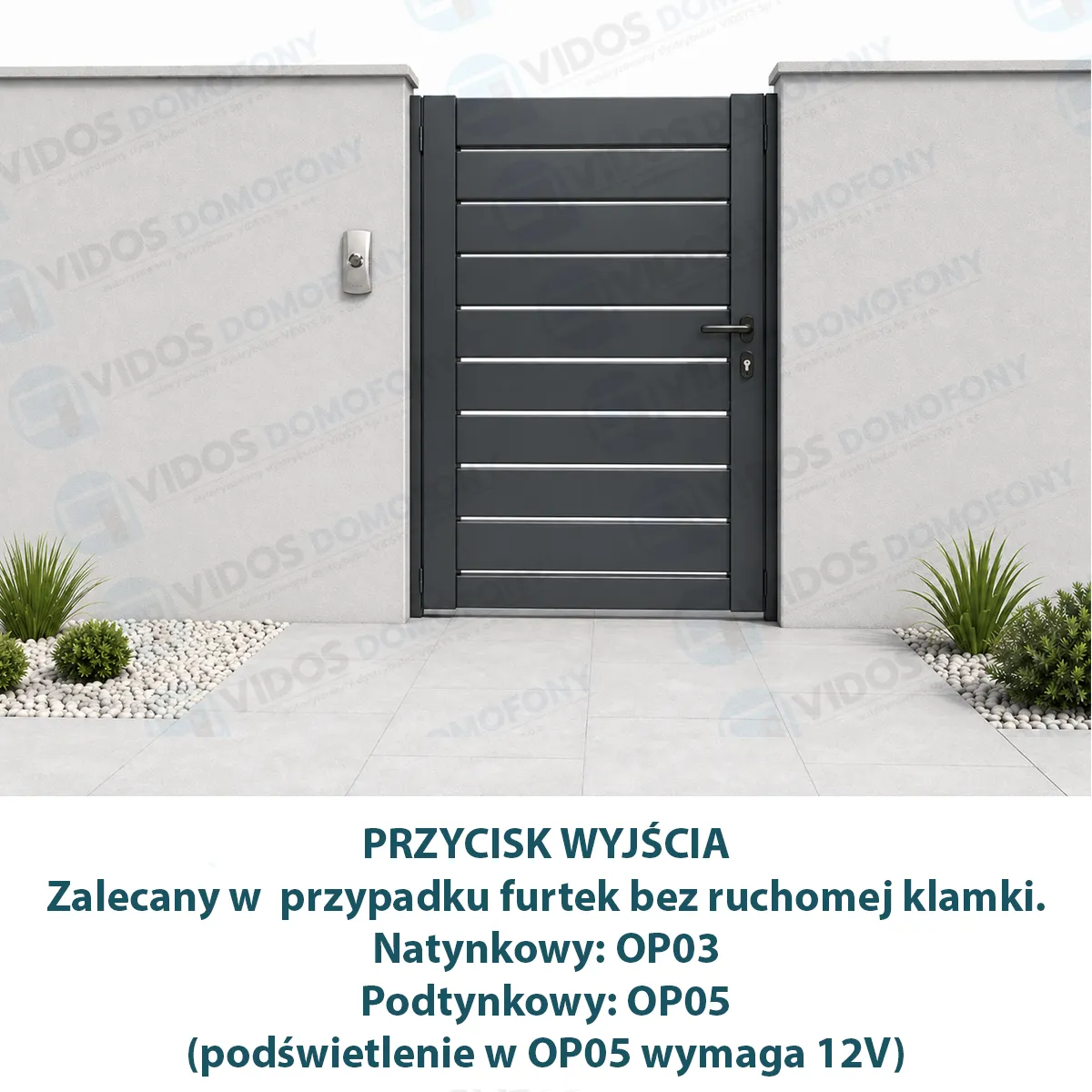

Przycisk wyjścia. Zalecany w przypadku furtek bez ruchomej klamki od wewnątrz.

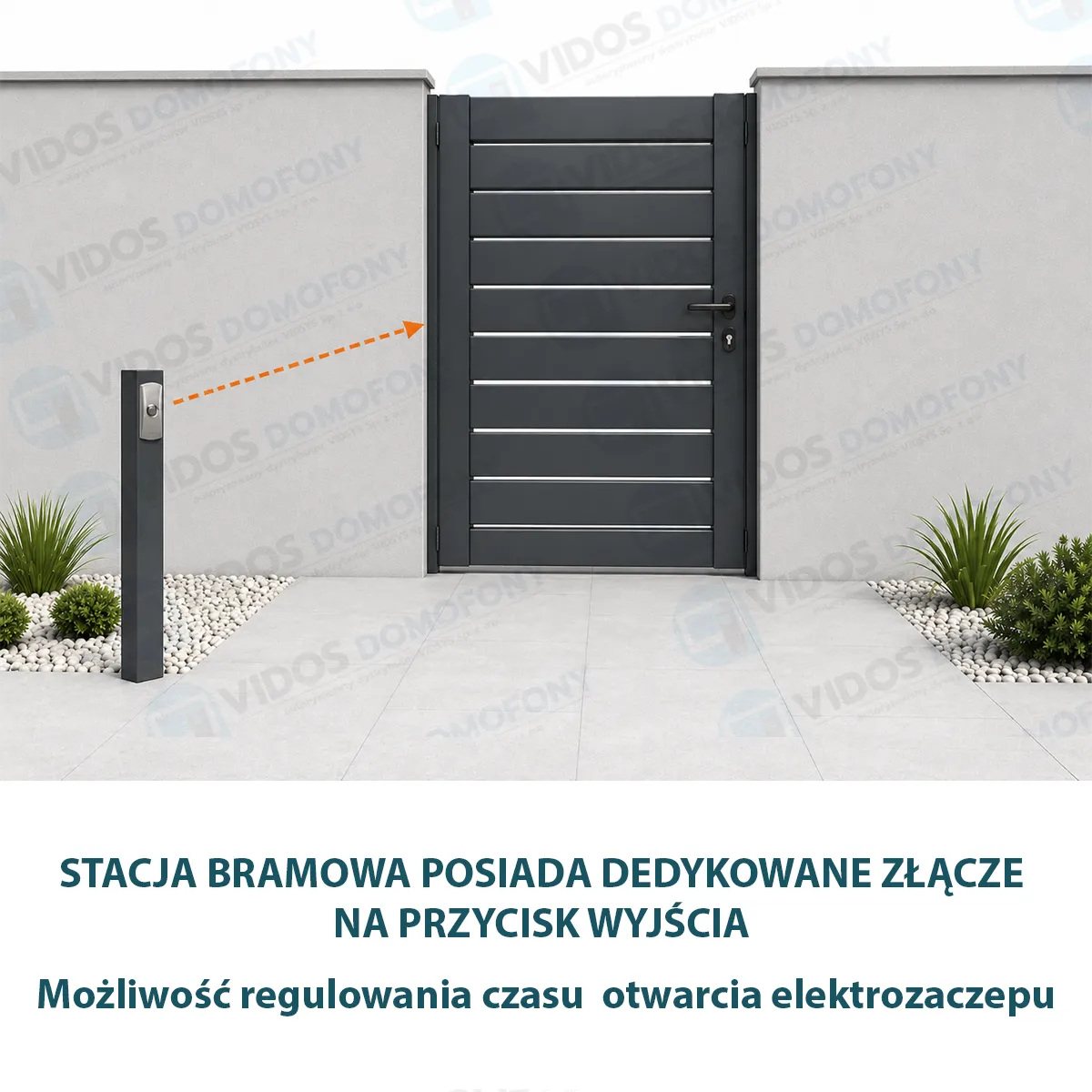

Stacja bramowa posiada dedykowane złącze na przycisk wyjścia, dzięki czemu możemy regulować czas otwarcia elektrozaczepu

Częste pytania:

Jaki przewód najlepiej zastosować do montażu wideodomofonu?

Dla odległości <30m - 4x0,2mm (0,5mm)
Dla odległości <80m - 4x0,38mm (0,7mm)
Dla odległości <120m - 4x1mm (1,12mm)

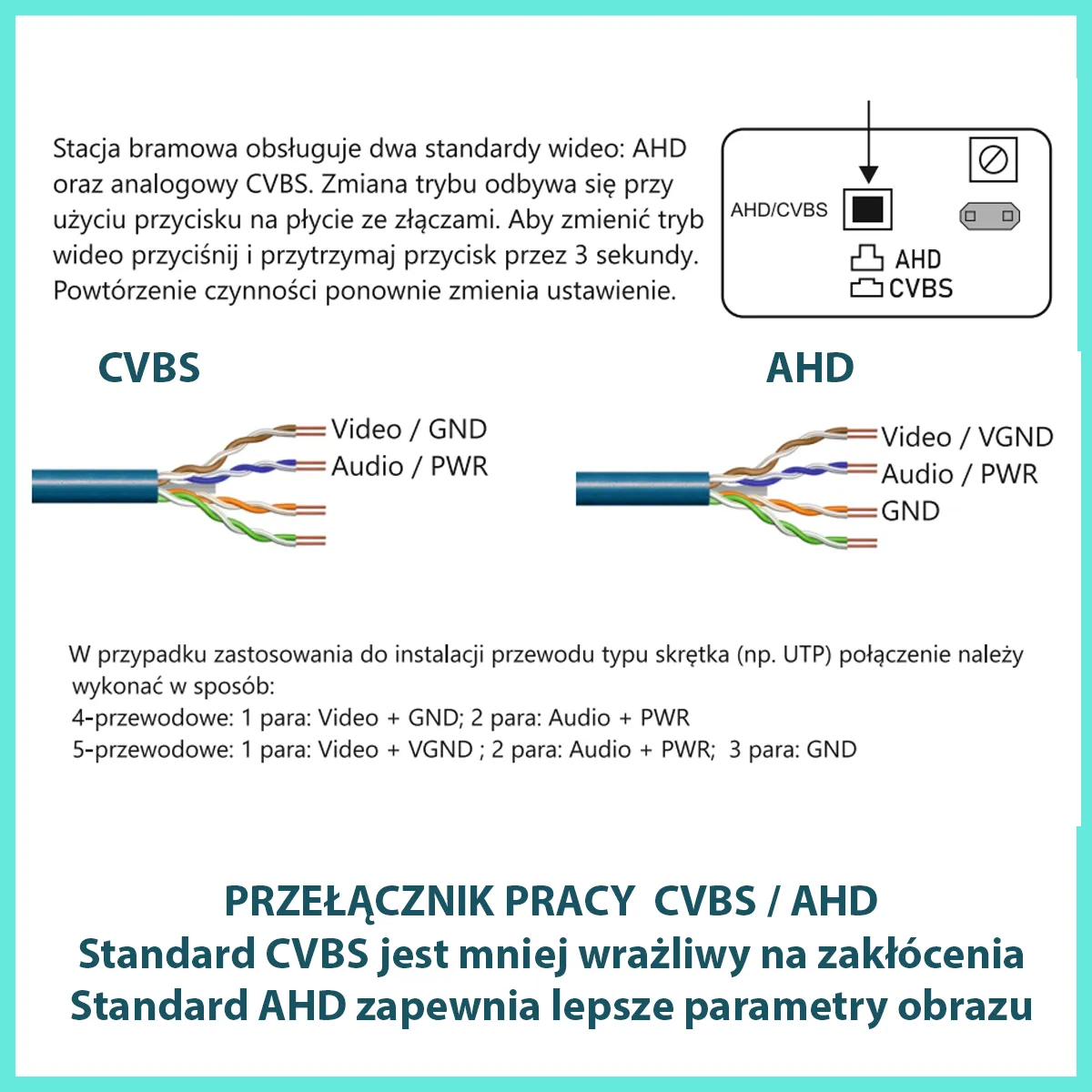

Po zastosowaniu przewodu pięciożyłowego  istnieje możliwość uzyskania lepszego obrazu dzięki przełączeniu kamery w tryb AHD zamiast CVBS. Dokładne informacje dostępne w instrukcji.

Przy jednym monitorze maksymalna odległość od stacji bramowej to 120m, przy sześciu monitorach to 80m.

Na jakiej wysokości powinienem zawiesić panel bramowy?

Zalecana wysokość montażu to 150cm (obiektyw kamery)

Czy stacja bramowa ma drugi przekaźnik do sterowania bramą wjazdową?

Sterowanie bramą wymaga oddzielnego przewodu dwużyłowego z monitora

Czy system umożliwia przekazywanie połączeń na telefon?

W wybranych monitorach Vidos-X jest obsługa Wifi, po połączeniu z Internetem jest możliwość przekazywania połączeń przez Internet.

Schemat Vidos X - S14D - jedna stacja bramowa, jeden monitor

Schemat Vidos X - S14D - jedna stacja bramowa, jeden monitor, dodatkowa kamera

Schemat Vidos X - S14D - jedna stacja bramowa, dwa monitory

Schemat Vidos X - S14D - jedna stacja bramowa, dwa monitory, dodatkowa kamera

Schemat Vidos X - S14D - dwie stacje bramowe, jeden monitor

Schemat Vidos X - S14D - dwie stacje bramowe, jeden monitor, dodatkowa kamera

Schemat Vidos X - S14D - dwie stacje bramowe, dwa monitory

Schemat Vidos X - S14D - dwie stacje bramowe, dwa monitory, dodatkowa kamera

DANE TECHNICZNE

PRODUCENT	Vidos
MODEL	S14D
SYSTEM	Czterożyłowy Vidos-X
KAMERA	CMOS AHD 1080p - 2Mpix
KĄT WIDZENIA	Szeroki, kąt widzenia obiektywu  120°
PODŚWIETLANIE	IR (podczerwień)
DODATKOWE FUNKCJE	Podświetlany przycisk wywołania
FUNKCJE OBRAZU	Mechaniczny filtr podczerwieni, Mechaniczny przełącznik trybu pracy kamery (AHD / CVBS)
ILOŚĆ OBSŁUGIWANYCH LOKALI	1 przycisk wywołania
MAKSYMALNA ILOŚĆ URZĄDZEŃ WEWNĘTRZNYCH	6 monitorów
WYJŚCIA PRZEKAŹNIKOWE	1 wyjście przekaźnikowe
REGULACJE	Wbudowany potencjometr do regulacji głośności stacji bramowej
SZYFRATOR	Wbudowana podświetlana klawiatura do otwierania wejścia za pomocą kodu PIN
PROGRAMOWANIE	Programowanie z klawiatury za pomocą kodu administratora
OBSŁUGIWANE URZĄDZENIA	Obsługuje elektrozaczepy standardowe, rewersyjne i zwory elektromagnetyczne
ZASILANIE	Zasilanie : 12-15V DC
KLASA SZCZELNOŚCI	IP66
ZAKRES TEMPERATURY PRACY	-40 ~ 50°C
MATERIAŁ	Wandaloodporna obudowa ze stopu aluminium
WYMIARY	220mm x 120mm x 47mm
WYMIARY PUSZKI MONTAŻOWEJ	202mm x  102mm x 46mm
