Monitor VIDOS M11W
Monitor Vidos M11W to doskonałe rozwiązanie dla Twojego domu lub biura! Jego 7-calowy ekran LCD TFT z rozdzielczością 1024x600px pozwala na wygodne oglądanie obrazu. Obsługa monitora odbywa się za pomocą dotykowych przycisków funkcyjnych. Podłącz do monitora 2 stacje bramowe i 2 kamery CCTV (obsługujące standardy AHD, CVI, TVI, CVBS), a także ciesz się funkcją detekcji ruchu i możliwością rejestracji zdjęć i filmów.
Otwieraj elektrozaczep i bramę automatyczną. Możliwość regulacji głośności rozmowy i dzwonienia. Zostaw wiadomość głosową dla gości. Wbudowany interkom adresowany.
Monitor posiada 16 melodii dzwonka, z których każda może być ustawiona dla innego wejścia lub interkomu.
Wewnętrzna pamięć flash i obsługa kart microSD do 128GB pozwolą na przechowywanie nagranych materiałów. Menu jest dostępne w języku polskim i angielskim
Wymiary monitora to 222mm(wys) x 154mm(szer) x 15mm(gł). Monitor wymaga typu instalacji 4 + 2 zasilanie + 2 do bramy i jest dostarczany z zasilaczem na szynę DIN – 14,5V DC / 1A. Wszystkie monitory z serii X współpracują ze stacjami bramowymi z serii X i S20DA.
W zestawie
- Monitor Vidos M11W

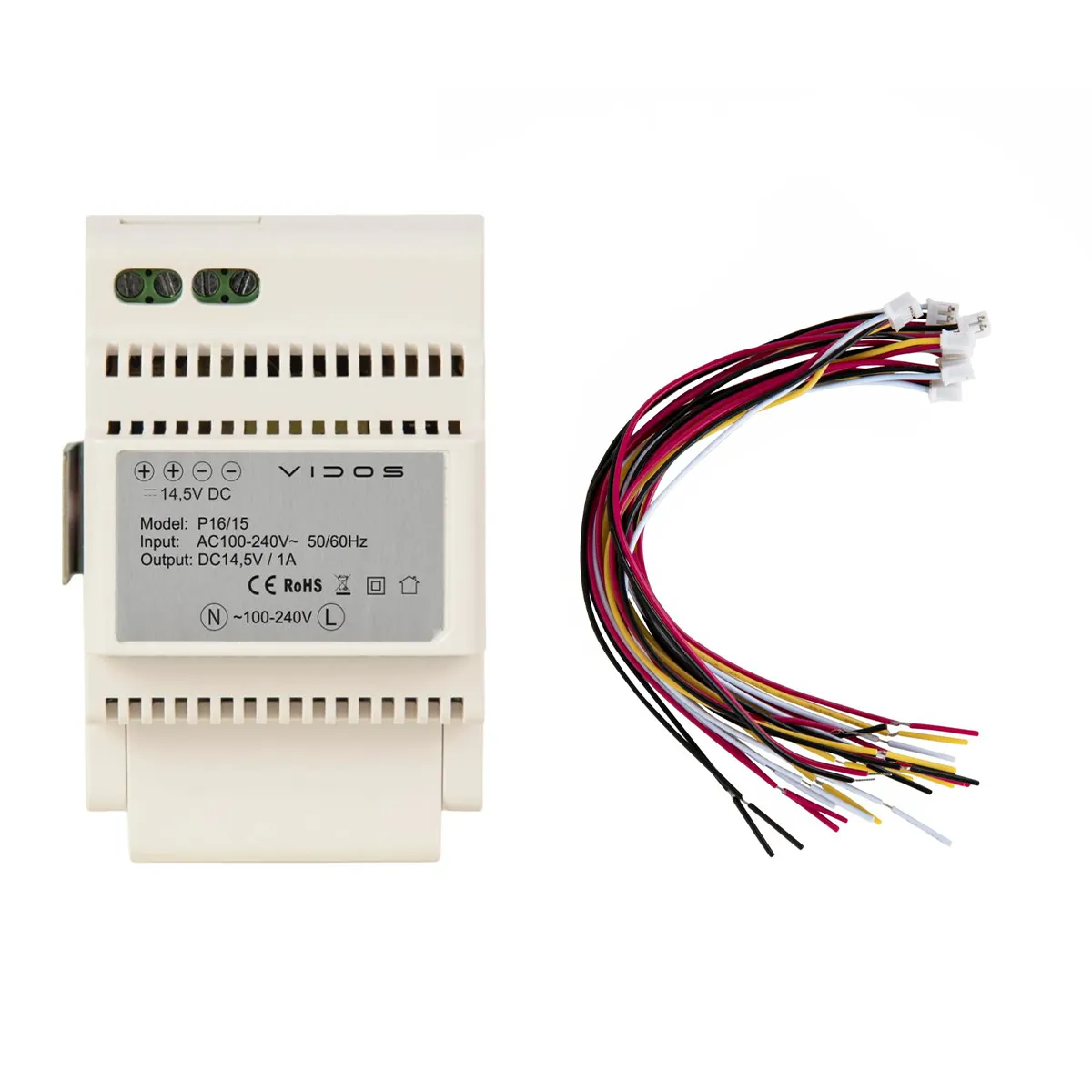

- Zasilacz na szynę DIN – 14,5V DC / 1A
- Instrukcja
- Dowód zakupu
Zalecany zakup modułu separującego, w celu zabezpieczenia elektroniki,
przy podłączaniu monitora do automatu od bramy.
Moduł przekaźnikowy Vidos B31
Częste pytania:
Jaki przewód najlepiej zastosować do montażu wideodomofonu?
Dla odległości <30m - 4x0,2mm (0,5mm)
Dla odległości <80m - 4x0,38mm (0,7mm)
Dla odległości <120m - 4x1mm (1,12mm)
Przy jednym monitorze maksymalna odległość od stacji bramowej to 120m, przy sześciu monitorach to 80m.
Czy do sterowania bramą jest potrzebny dodatkowy przewód?
Sterowanie bramą wymaga oddzielnego przewodu dwużyłowego z monitora do napędu przy bramie
Czy system umożliwia przekazywanie połączeń na telefon?
Monitor M11W nie ma modułu Wifi. Moduł Wifi jest dostępny w monitorach z końcówką -X
Czy mogę mieć podgląd na monitorze z kamery CCTV?
Do monitora można podłączyć dwie kamery analogowe

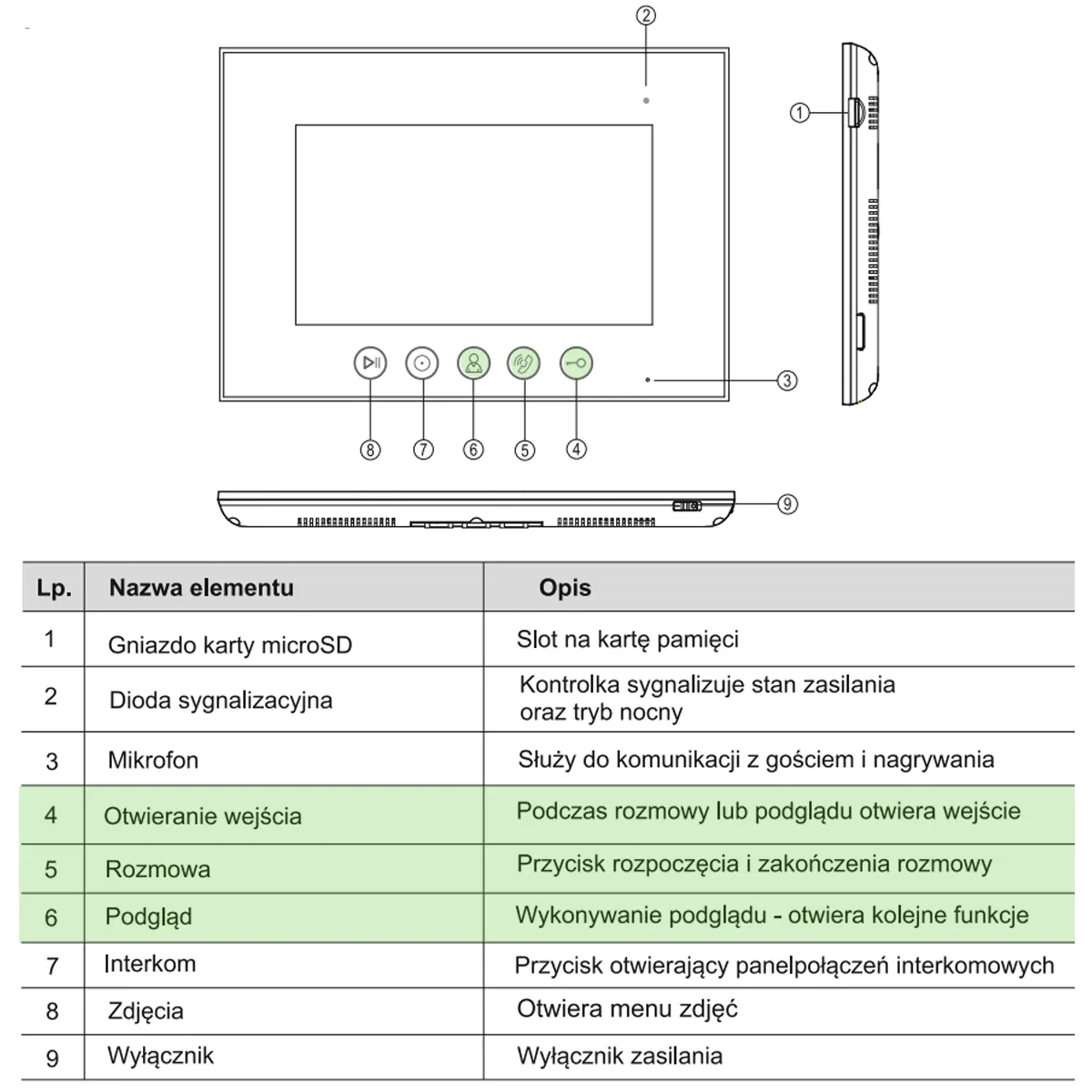

Obsługa urządzenia
Dotknięcie ekranu w trybie czuwania, spowoduje wyświetlenie menu głównego, jak na ilustracji powyżej.
Opis ikon na ekranie głównym
Wybranie ikony na ekranie głównym spowoduje wyświetlenie odpowiedniej funkcji
Podgląd na żywo i odbieranie rozmowy
Po przyciśnięciu przycisku wywołania w stacji bramowej lub wybraniu ikony podglądu, na ekranie monitora pojawi się obraz z tej kamery wraz z ikonami funkcyjnymi.
Schemat
Schemat podłączenia poszczególnych urządzeń. Dokładne informacje dostępne w instrukcji
DANE TECHNICZNE
| PRODUCENT |
Vidos |
| MODEL |
M11W |
| EKRAN |
7-calowy ekran LCD TFT Rozdzielczość 1024x600px |
| ILOŚĆ OBSŁUGIWANYCH STACJI BRAMOWYCH |
Możliwość podłączenia do monitora 2 stacji bramowych i 2 kamer CCTV (AHD, CVI, TVI, CVBS) |
| MOŻLIWOŚĆ ROZBUDOWY |
Do 6 monitorów maksymalnie |
| OBSŁUGA |
Menu obsługiwane za pomocą dotykowych przycisków funkcyjnych. |
| DETEKCJA RUCHU |
Funkcja detekcji ruchu z możliwością rejestracji zdjęć i filmów |
| STEROWANIE URZĄDZENIAMI |
Możliwość otwierania elektrozaczepu oraz bramy automatycznej |
| REJESTRACJA OBRAZU |
Automatyczne lub ręczne rejestrowanie obrazu |
| REGULACJA GŁOŚNOŚCI |
Regulacja głośności rozmowy i dzwonienia |
| INTERKOM |
Interkom adresowany |
| ILOŚĆ MELODII |
16 melodii dzwonka / osobna melodia dla każdego wejścia i interkomu |
| OBSŁUGA WIFI |
brak |
| PAMIĘĆ |
Wewnętrzna pamięć flash oraz obsługa kart microSD do 128GB |
| WYMIARY |
222mm(wys) x 154mm(szer) x 15mm(gł) |
| TYP INSTALACJI |
4 + 2 zasilanie + 2 do bramy |
| ZASILACZ |
W komplecie zasilacz na szynę DIN – 14,5V DC / 1A |
| KOMPATYBILNOŚĆ |
Wszystkie monitory z serii X współpracują ze stacjami bramowymi z serii X i S20DA |
