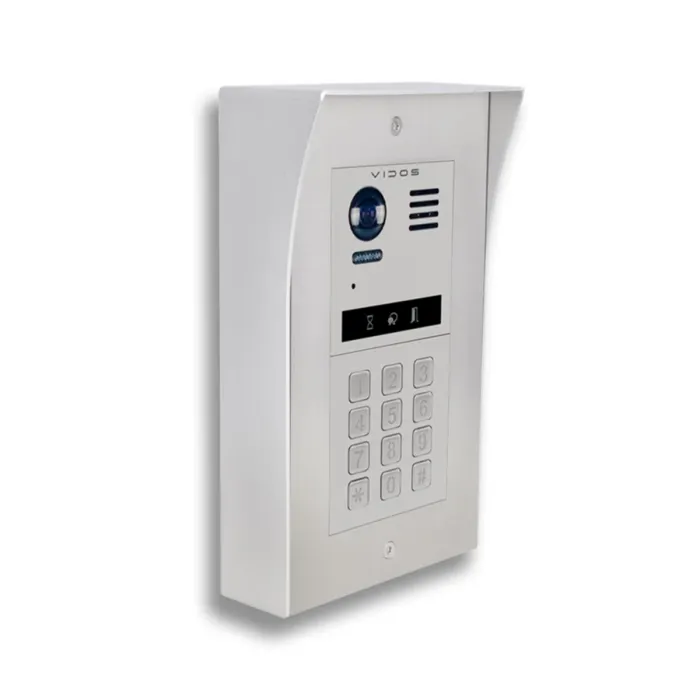

Stacja bramowa Vidos A1510-G/A1510-D/D1510-2N

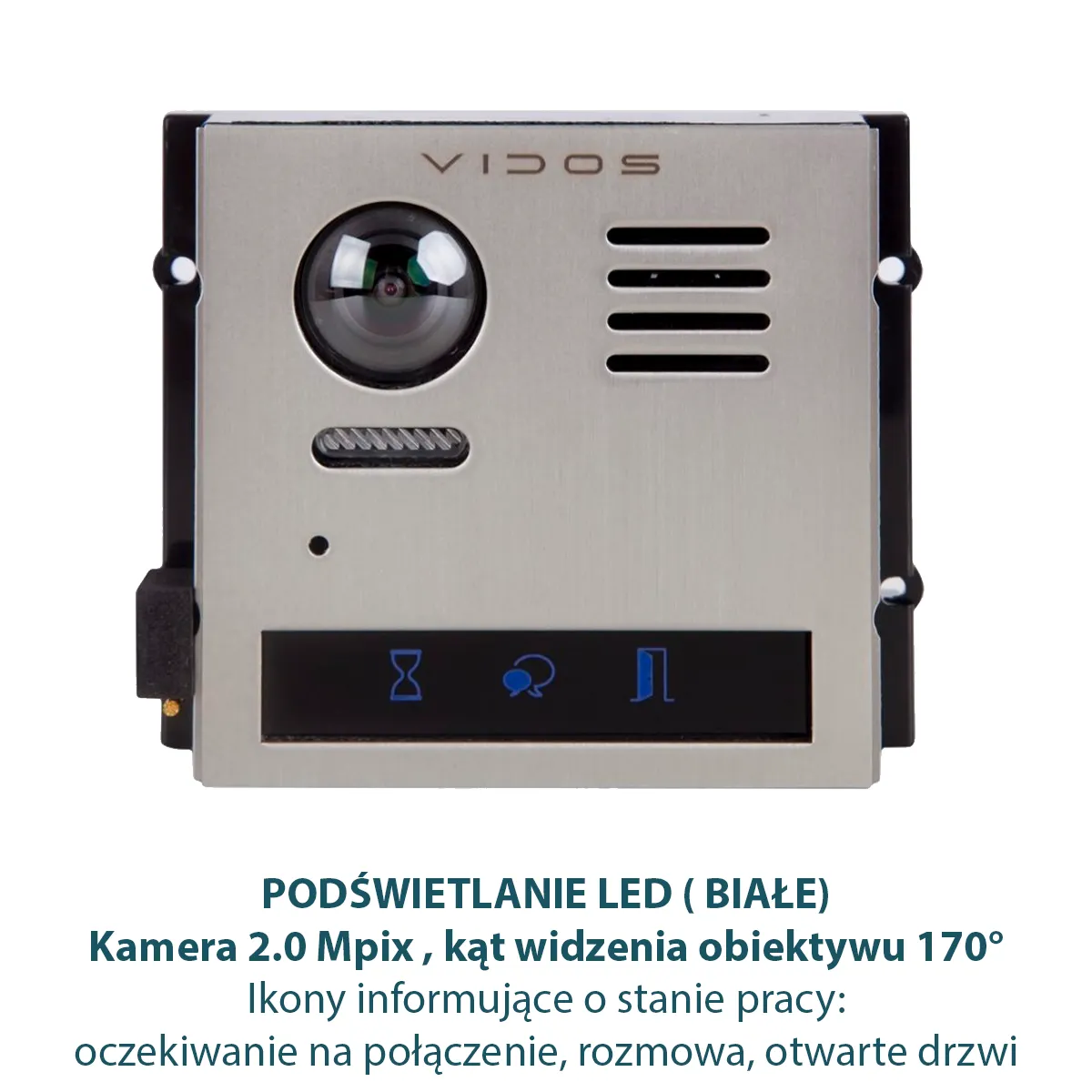

Stacja bramowa VIDOS A1510-G - główna jednostka modułowego systemu wideo domofonowego Vidos DUO MULTI. Wyposażony w kamerę o rozdzielczości 1920×1080 (1080p) z obiektywem typu fisheye - kąt widzenia ok. 170°. Moduł wyposażony w podświetlenie nocne LED (światło białe), pozwala na komfortowe korzystanie z urządzenia w warunkach słabej widoczności.
Zastosowanie połączenia wykorzystującego jedynie 2 żyły znacznie ułatwia montaż i pozwala na instalacje w miejsce starszych systemów, często z niewielką ilością przewodów połączeniowych. System DUO MULTI w podstawowej wersji obsługuje do 32 lokali, przy użyciu odpowiednich modułów można rozbudować go do obsługi ponad 4000 lokali.
Możliwość dowolnego łączenia modułów i stworzenia własnej stacji bramowej, wyposażonej od 2 do 6 modułów, tak aby uzyskać żądaną funkcjonalność. Moduł główny zawsze jako moduł podstawowy.
Z modułem A15010-D wybieranie lokalu odbywa się poprzez naciśniecie właściwego numeru dla lokalu: 1, 2, 3, itd. i zatwierdzenie przyciskiem #.
Na przykład: dla domu z pięcioma mieszkaniami, aby zadzwonić do mieszkania numer 5, wybieramy:
Otwieranie furtki odbywa się po nadaniu kodu dostępu. Kod wpisujemy wstukując:
# KOD DOSTĘPU #
Aby wejść na posesję, z ustawionym kodem dostępu 5555, otwarcie furtki nastąpi po wpisaniu:
#5555#

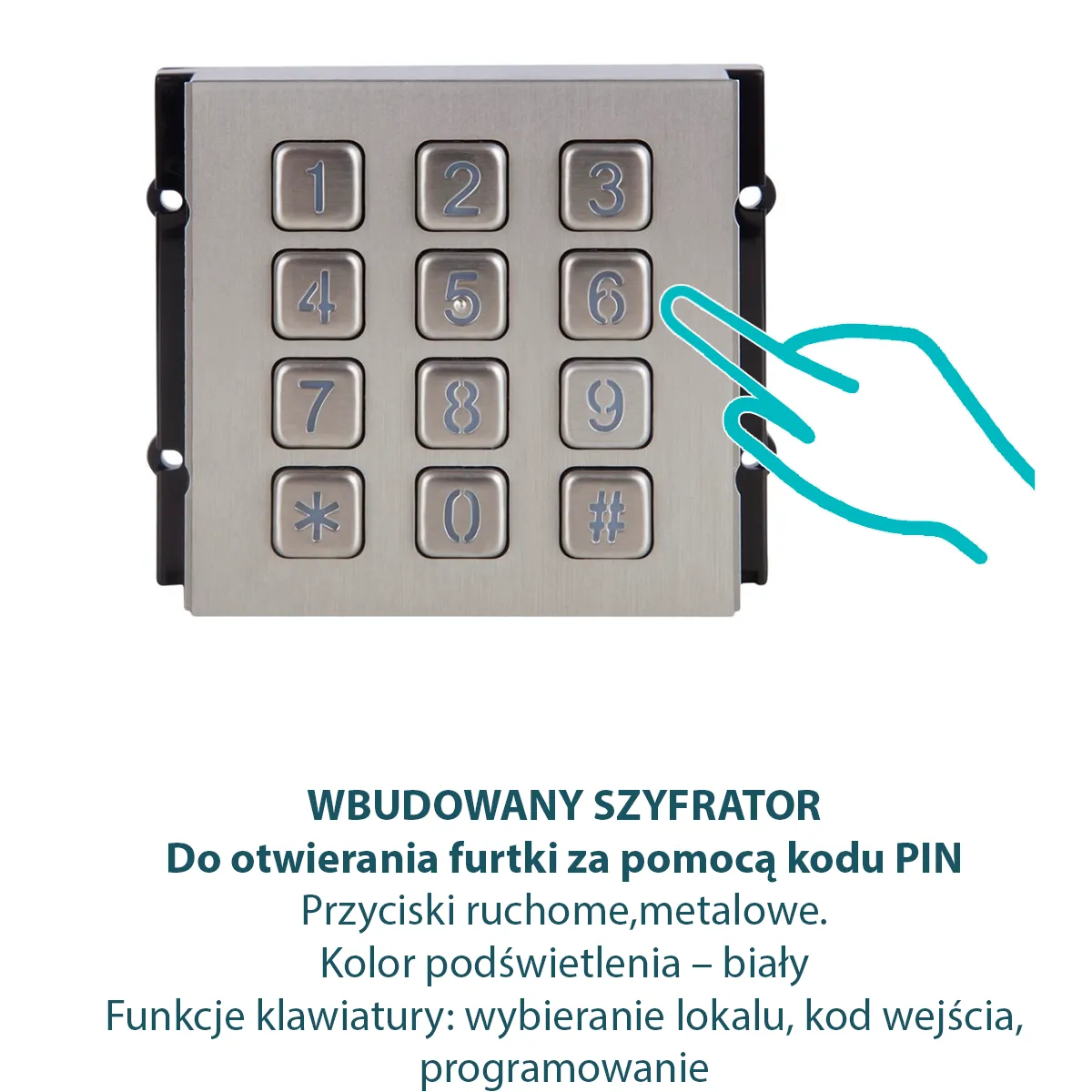

Moduł klawiatury Vidos A1510-D
Mechaniczna klawiatura numeryczna Vidos A1510-D do współpracy z modułowym systemu DUO MULTI. Do pracy wymaga podłączenia do modułu głównego A1510-G.
Główne funkcje klawiatury: wybieranie lokalu, kod wejścia, programowanie.
Do montażu przewidziane dedykowane dla serii S1510 ramki podtynkowe lub obudowy natynkowe.
Podłączenie z innymi modułami przez dedykowany port komunikacyjny. Front i przyciski zostały wykonane ze szczotkowanej stali szlachetnej. Podświetlenie klawiatury jest w kolorze białym. Możliwość ustawienia 40 kodów. wejścia.
Możliwość dowolnego łączenia modułów i stworzenia własnej stacji bramowej, wyposażonej od 2 do 6 modułów, tak aby uzyskać żądaną funkcjonalność. Moduł główny zawsze jako moduł podstawowy.
W zestawie
- Moduł główny Vidos A1510-G
- Moduł klawiatury Vidos A1510-D
- Ramka montażowa natynkowa Vidos D1510-2N
- Instrukcja
- Dowód zakupu
Częste pytania:
Czy do zarządzania stacją bramową jest dedykowany program?
Tak, dostępny dla administratorów. Nie jest wymagany do podstawowej konfiguracji
Jak długie mogę zastosować przewody?
Maksymalna odległość w tym przypadku od stacji bramowej do zasilacza to 80m.
Maksymalna odległość od zasilacza do monitora to 120m.
Czy system umożliwia przekazywanie połączeń na telefon?
Obecnie niestety nie ma modułu umożliwiającego taką funkcjonalność.
Mam problem z konfiguracją!
Zapraszamy do kontaktu, pomożemy w każdej sprawie!
Stacja modułowa Duo Multi
Możliwość dowolnego łączenia modułów
Ramki
Montaż w dowolnej ramce, od jednego modułu do maksymalnie 6. Możliwość montażu podtynkowego i natynkowego
Schemat
Schemat podłączenia podstawowych urządzeń. Dokładne informacje dostępne w instrukcji
DANE TECHNICZNE
| PRODUCENT |
Vidos |
| MODEL |
A1510-G |
| ILOŚĆ OBSŁUGIWANYCH LOKALI |
1 przycisk wywołania |
| KAMERA |
Przetwornik kamery CMOS 2Mpx |
| KĄT WIDZENIA |
kąt widzenia ok. 170° |
| KOMUNIKACJA |
Dwukierunkowa DUPLEX |
| PODŚWIETLANIE KAMERY |
LED (światło białe) |
| PODŚWIETLANIE PANELU |
Podświetlany panel statusu z funkcją programowania |
| KOMUNIKATY GŁOSOWE |
Dostępne komunikaty głosowe w języku polskim lub dźwięki systemowe |
| GNIAZDO KART PAMIĘCI |
lista lokatorów / Backup |
| OBSŁUGIWANE LOKALE |
24 w konfiguracji podstawowej |
| MOŻLIWOŚĆ ROZDUDOWY |
Z użyciem modułów M-LAN system można rozbudować do 4776 lokali |
| WYJŚCIA |
1x elektrozaczep |
| OBSŁUGA BRAMY |
Z modułem B5 |
| WYJŚCIA ALARMOWE |
4 wyjścia alarmowe |
| ZARZĄDZANIE |
Wbudowany terminal DIP SWITCH do zmiany ustawień |
| ZASILANIE |
2 żyłowe z zasilacza systemowego |
| KLASA SZCZELNOŚCI |
IP54 |
| WYMIARY |
100x98x37mm ( z obiektywem 43,9mm) |
| KOMPATYBILNOŚĆ |
Współpracuje ze wszystkimi monitorami i unifonami z serii DUO |
_
DANE TECHNICZNE
| PRODUCENT |
Vidos |
| MODEL |
A1510-D |
| FUNKCJE KLAWIATURY |
wybieranie lokalu, kod wejścia, programowanie |
| MONTAŻ |
w ramce podtynkowej lub obudowie natynkowej dedykowanej dla serii S1510 |
| POŁĄCZENIE |
przez dedykowany port komunikacyjny z innymi modułami |
| OBUDOWA |
Front i przyciski wykonane ze szczotkowanej stali szlachetnej |
| PODŚWIETLANIE KLAWIATURY |
kolor biały |
| STOPIEŃ OCHRONY |
IP54 |
| MAKSYMALNA ILOŚĆ KODÓW |
do 40 |
_
DANE TECHNICZNE
| PRODUCENT |
Vidos |
| MODEL |
D1510-2N |
| SPOSÓB MONTAŻU |
Natynkowy |
| SERIA |
Vidos Duo Multi |
| KOMPATYBILNOŚĆ |
moduły Vidos Duo Multi |
| MATERIAŁ |
metal + szczotkowana stal szlachetna |
| WYMIARY PUSZKI |
235mm x 138mm 46mm (65mm głębokość z daszkiem) |
| WYMIARY RAMKI |
232mm x 133mm x 2mm |
